Pohyb určený kružnicovou trajektorií bodu a přímkovou trajektorií bodu

Aplikovaná geometrie, Kinematická geometrie v rovině

© doc. Ing. Ivana Linkeová, Ph.D.

-----------------------

Specifikace pohybu

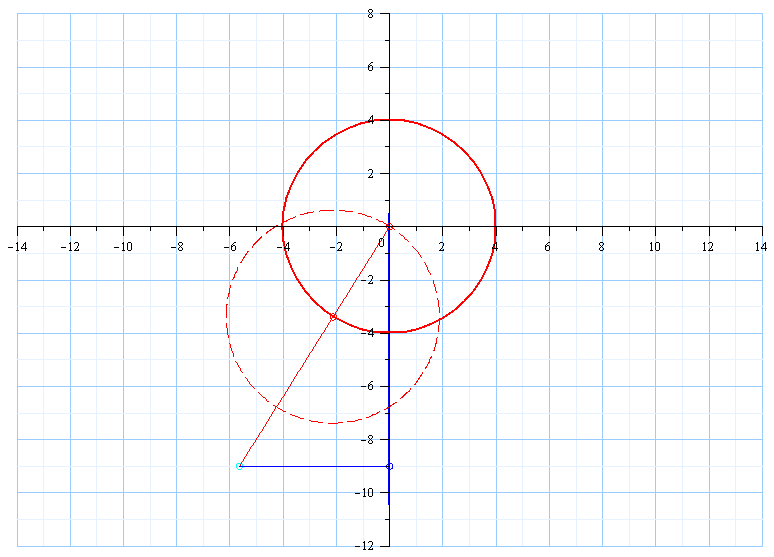

Pro pohyb určený kružnicovou trajektorií τ^A bodu A a přímkovou trajektorií τ^B bodu B platí následující pravidla:

- Bod A se v každém okamžiku nachází na trajektorii τ^A.

- Bod B se v každém okamžiku nachází na trajektorii τ^B.

- Vzdálenost bodů ||AB|| se nemění.

Tento pohyb je vratný k pohybu určenému kružnicovou trajektorií a bodovou obálkou a kružnicovou trajektorií a kružnicovou obálkou.

Animace pohybu (pohyb určený kružnicovou a přímkovou trajektorií)

Pevná polodie (pohyb určený kružnicovou a přímkovou trajektorií)

Trajektorie bodu (pohyb určený kružnicovou a přímkovou trajektorií)

Obálka kružnice (pohyb určený kružnicovou a přímkovou trajektorií)

Obálka přímky (pohyb určený kružnicovou a přímkovou trajektorií)

Specifikace vratného pohybu (pohyb určený kružnicovou a přímkovou trajektorií)

- Bod A⁰ se stává bodovou obálkou trajektorie τ^A; kružnice τ^A se pohybuje svým středem po kružnici se středem v A⁰ a poloměrem stejným jako je poloměr kružnice τ^A.

- Bod B⁰ se stává bodovou obálkou trajektorie τ^B.

- Pohybující se trajektorie τ^B prochází středem trajektorie τ^A.

Hybná polodie (pohyb určený kružnicovou a přímkovou trajektorií)
